Minőségi lehúzó berendezés. A több lánctalpas lehúzógép csoportos vontatási módot alkalmaz, hogy növelje a csőanyag alkalmazható tartományát, és konfigurálja a szöveges megjelenítést.
1. A szállítóberendezés termékeinek bemutatása

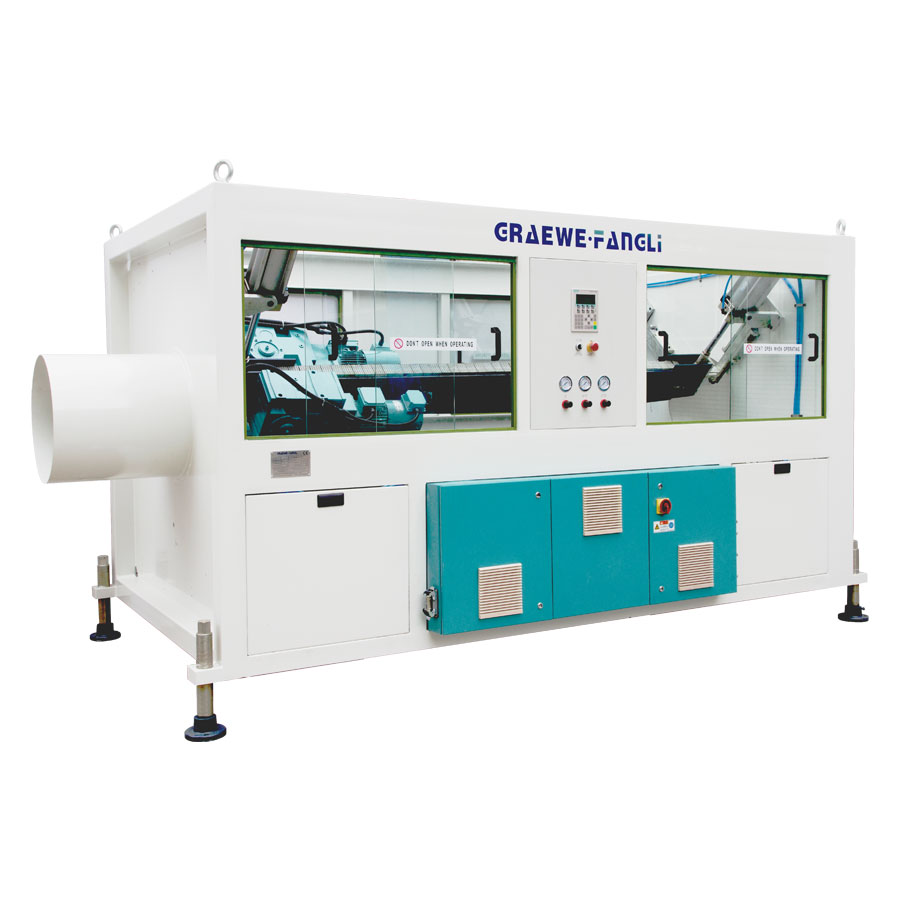

U (észak-amerikai csúcskategóriás) sorozatú csőszállító gép
- Használja a GRAEWE FANGLI márka észak-amerikai csúcskategóriás konfigurációját;
- A Schneider szervomotor önálló meghajtásra szolgál;
- Szöveges kijelzővel konfigurálva;
- A több lánctalpas csoportos vontatási módot alkalmaz a csövek alkalmazható tartományának növelése érdekében;
- Japán márkájú rotációs jeladó hosszmérő készülék;
- A gumiblokk külön eltávolítható.
- Megfelel az UL szabványnak.
- Észak-amerikai szabvány szerint fejlesztve és gyártva.
2. A szállítóberendezés termékparamétere (specifikáció)
U (észak-amerikai csúcskategóriás) sorozatú csőszállító gép
Modell |
Vonócső tartomány |
A vonószíj típusa |
A vonóhevederek száma |
Vontatási sebesség |
Középmagasság |
Dimenzió |
PDQY32U/2 |
Ф12~Ф32 |
Öv |
2 |
2,0½ ž40 |
1000 |
2080×1000×1750 |
PDQY63U/2 |
Ф16~Ф63 |
Öv |
2 |
1,5½ ž30 |
1000 |
2400×1100×1750 |
GFQY160U/3 |
Ф 20~Ф 160 |
hernyó |
3 |
1,0½ ž20 |
1000 |
2680×1360×1900 |
GFQY250U/4 |
Ф 50~Ф 250 |
hernyó |
4 |
0,5½ ž10 |
1000 |
2680×1540×1900 |
GFQY315U/4 |
Ф75~Ф315 |
hernyó |
4 |
0,2½ž6,0 |
1000 |
2680×1540×1900 |
GFQY450U/4 |
Ф 90~Ф 450 |
hernyó |
4 |
0,2½ ž5,0 |
1100 |
4400×2100×2100 |
GFQY450U/6 |
Ф 90~Ф 450 |
hernyó |
6 |
0,2½ ž5,0 |
1100 |
4400×2100×2100 |
GFQY630U/6 |
Ф 160~Ф 630 |
hernyó |
6 |
0,1½ž3,0 |
1100 |
4500×2300×2300 |
GFQY800U/8 |
Ф 315~Ф 800 |
hernyó |
8 |
0,05½ž1,5 |
1200 |
4600×2740×2570 |
GFQY1000U/8 |
Ф 400~Ф 1000 |
hernyó |
8 |
0,03½ž1,0 |
1400 |
5920×3300×3000 |
GFQY1200U/8 |
Ф 500~Ф 1200 |
hernyó |
8 |
0,03½ž0,6 |
1600 |
6000×3660×3200 |
GFQY1600U/10 |
Ф 710~Ф 1600 |
hernyó |
10 |
0,02½ž0,5 |
1800 |
6100×4000×3800 |
A paraméterek előzetes értesítés nélkül változhatnak
3. A szállítóberendezés termék részletei
